TEB Elevador de banda

Este transportador permite elevar de forma segura y limpia cualquier producto a granel con bajos porcentajes de humedad, siendo necesaria una reducida sección de terreno para realizar el transporte vertical del material. Aporta las siguientes y principales ventajas respecto a los transportadores de banda convencionales:

  • Utilización de menos espacio en su instalación, al permitir ángulos de trabajo de 90º.
  • Eliminación de puntos de transferencia, al combinar la utilización de tramos horizontales y verticales en un solo transportador.
  • Menor potencia instalada y por tanto, ahorro de energía.

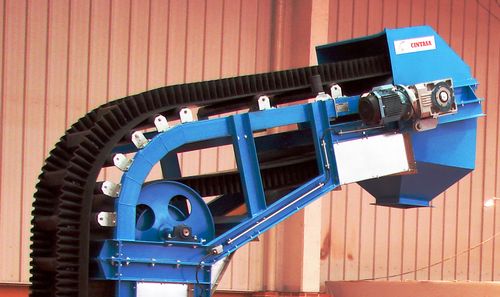

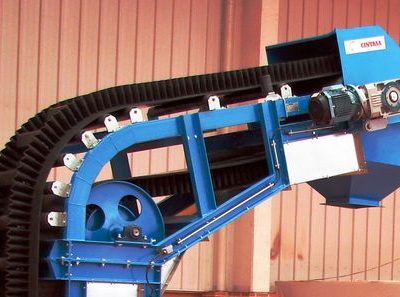

El funcionamiento básico de estos transportadores simula a los elevadores de cangilones convencionales, sustituyendo el cangilón metálico por una banda reforzada con trama rígida metálica sobre la que se vulcanizan los fuelles laterales. A estos fuelles se fijan unos tacos transversales de caucho reforzado con el paso necesario para obtener el rendimiento de transporte requerido.

Bastidor formado por perfiles laminados de UPN y angular, los cuales arriostrados y soldados longitudinal y transversalmente, forman marco y celosía reticular.

Sobre el bastidor se sitúan atornilladas las estaciones de rodillos permitiendo, de forma sencilla, modificar su distribución y posición para el correcto centrado y alineado de la banda.

Los bastidores son fabricados modularmente con la intención de facilitar el transporte y montaje en obra, así como posibilitar su adaptación a cualquier longitud y altura de transportador solicitada.

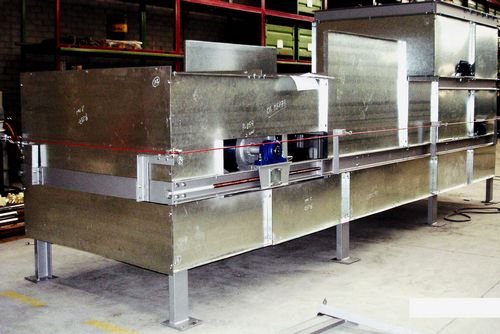

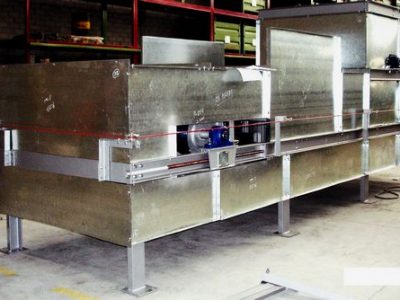

Los tambores son fabricados en virola de chapa, mecanizado el tensor y engomado el motriz. Los ejes de los tambores se fijan a los cubos interiores de la virola, mediante aros cónicos de apriete y con soportes tipo SN con rodamientos al bastidor.

De la misma forma, los ejes de las ruedas de inflexión superior e inferior, se fijan mediante aros cónicos de apriete y soportes tipo SN con rodamientos al bastidor.

Anchos de banda estandarizados de 500, 650, 800, 1000, 1200 y 1400 mm. estudiándose para proyectos especiales anchos de 1600 mm.

Capacidad de transporte máxima, en función de densidades y características propias de cada producto, en torno a las 400-500 T/h.

Elementos auxiliares

  • Tolvín de caída
  • Soportes de apoyo
  • Bandeja inferior de recogida
  • Bandeja entre ramales
  • Sistemas eléctricos de seguridad
  • Plataformas en cabezas
  • Variadores de velocidad / Convertidores de frecuencia
  • Carenado

Sectores de aplicación

  • Cemento y minería
  • Plantas industriales
  • Industria siderometalúrgica
  • Tratamiento de áridos y canteras
  • Reciclaje y medio ambiente
  • Industria energética
  • Obras públicas
  • Industria química
  • Hormigón, yeso, asfalto
  • Agropecuario
